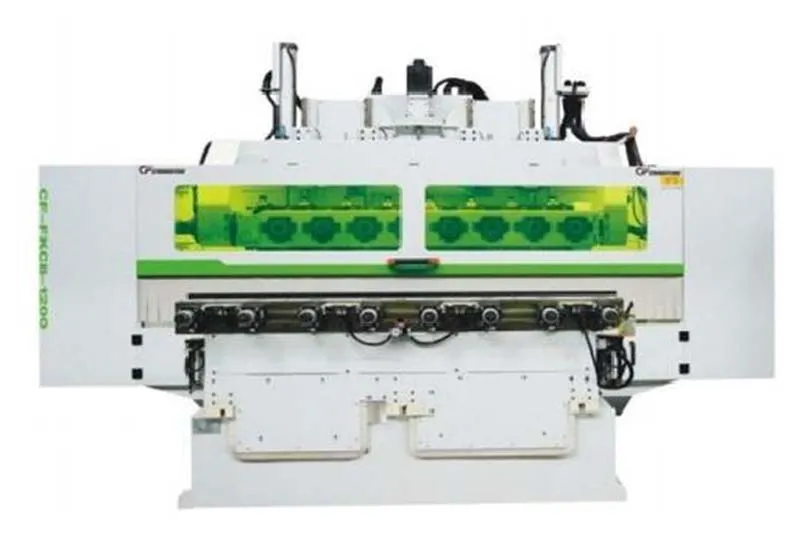

CNC Centre d'usinage 5 axes à 8 broches

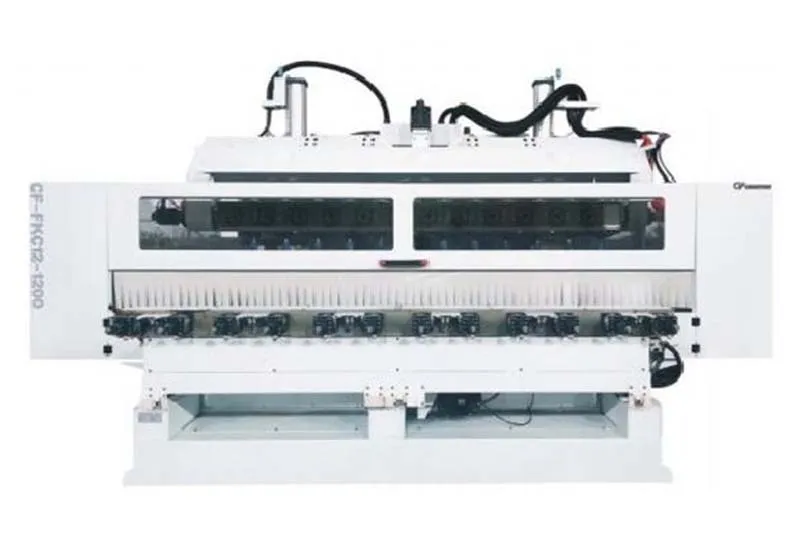

Spécifications (disponible en version 8 et 12 têtes)

Type	8 Tête	12 Tête
Longueur d'usinage	1200mm
Entraxes des éjections	350mm
Course de déplacement	axe X:590mm	axe X:1900mm
	axe Y:1600mm	axeY1:1760mm
	axe Z:500mm	axe Y2:1760mm
		axe Z:500mm
	axe A:0-360°
	axe C (tournage/fraisage axe): rotation continue
Système numérique	Taiwan LNC
Broche motorisée	7.5kW×8pcs (broche double têtes haute vitesse) Port pince:ER32
A/B axes	axe B réducteur:réducteur à vis sans fin ultra-précision axE A réducteur:réducteur RV ultra précision
Servo variateur	Codeur absolu haute résolution
Variateur de fréquence haute performance	11kW×2pcs
Guide linéaire	Guide linéaire de précison ( Marque Taiwanaise)
Transmission	axe X vis à billes de précision ( Marque Taiwanaise) axe Y pignon-crémaillère de précision axe Z vis à billes de précision ( Marque Taiwanaise)	axe X vis à billes de précision ( Marque Taiwanaise) axe Y1 pignon-crémaillère de précision axe Z vis à billes de précision ( Marque Taiwanaise)
Composant Pneumatiques	AirTAC Taiwan
Cable et chaine porte cable	Cable et chaine porte-cable haute vitesse et lourde charge
Interrupteur/relais	Schneider,France
Dimension de la machine (L×W×H)	5500L×4000W×3000H mm	6000L×4000W×3000H mm
Poids de la machine	Environ 7T	Environ 8T

Caractéristiques

L'axe C intégré permet une rotation continue et un positionnement angulaire de la pièce, assurant une flexibilité lors de l'usinage de surfaces courbes ou cylindriques.
Son système de contrôle à cinq axes permet une large gamme d'opérations, incluant le tournage, le fraisage, la sculpture circulaire, la sculpture plate, le défonçage et le perçage pour des formes irrégulières et complexes.

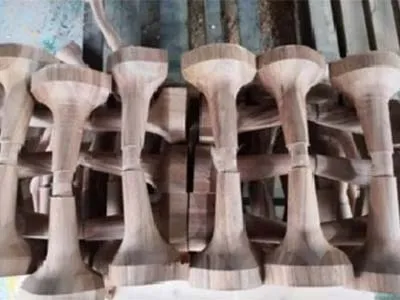

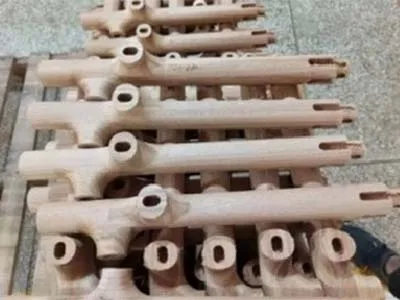

Il prend en charge la production efficace de composants de meubles tournés et fraisés tels que les pieds de table, les pieds de chaises, les pièces d'escalier et les poteaux centraux.
Plusieurs types d'outils peuvent être installés simultanément, avec une disposition optimisée qui réduit le temps de changement d'outils et permet d'effectuer diverses tâches comme le tournage et le fraisage en un seul cycle de serrage.
Les huit broches peuvent fonctionner en parallèle, assurant des performances haute précision, haute vitesse et haute fiabilité pour des exigences de production exigeantes.

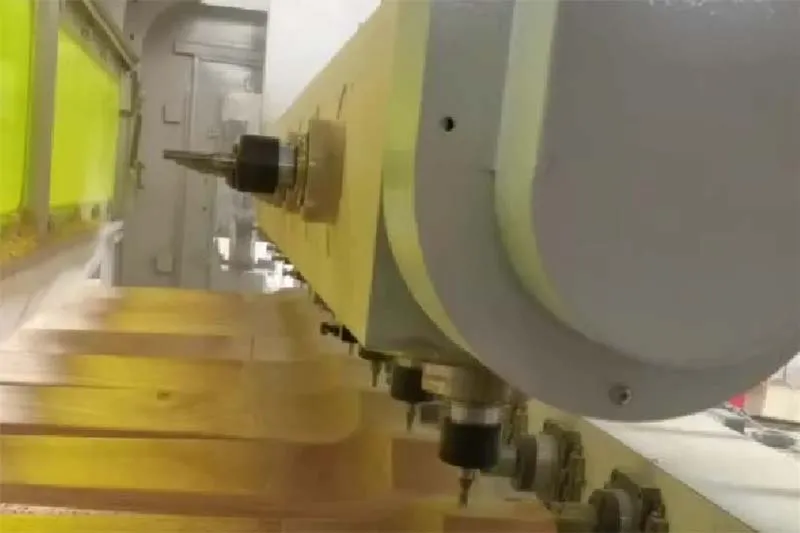

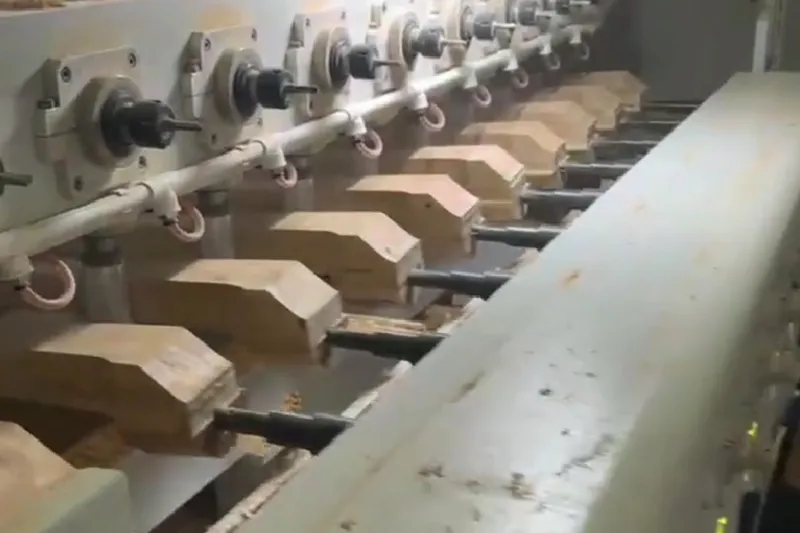

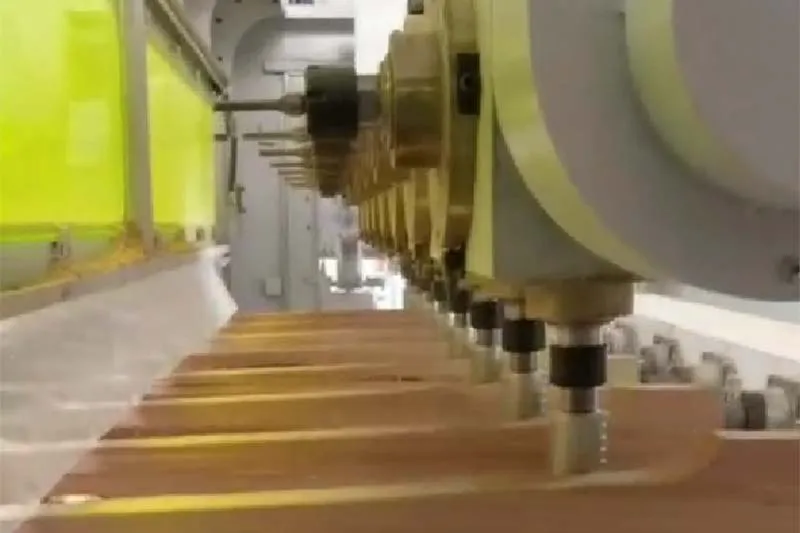

CNC centre d'usinage 5 axes et à 8 broches
