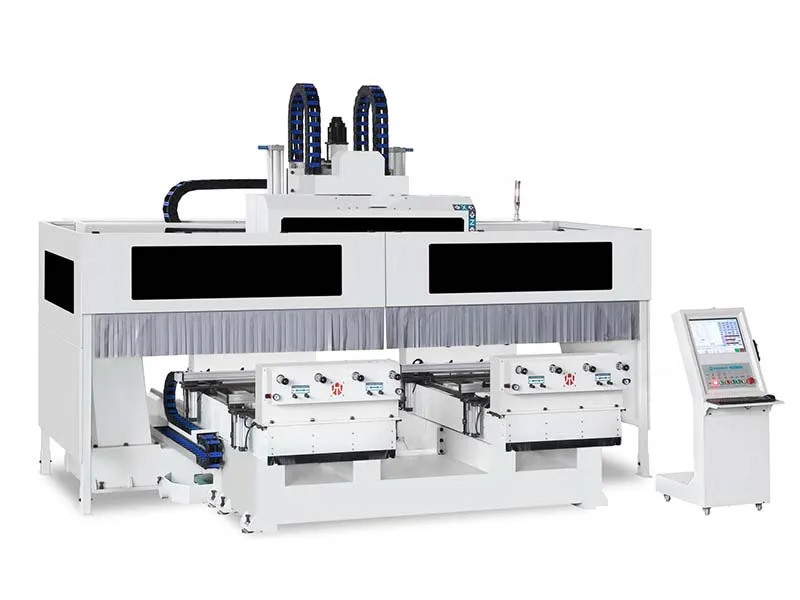

CNC Centre d'usinage 5 axes à 4 broches

Spécifications (disponible en un ou en deux table de travail )

Numero de table de travail	1Nr (table de travail)	2Nr (deux table de travail)
Longueur d'usinage	1200mm
Entraxes des éjections	350mm
Course de déplacement	axe X:590mm	axe X:1900mm
	axe Y:1600mm	axeY1:1760mm
	axe Z:500mm	axe Y2:1760mm
		axe Z:500mm
	axe A:0-360°
	axe C (tournage/fraisage axe): rotation continue
Système numérique	Taiwan LNC

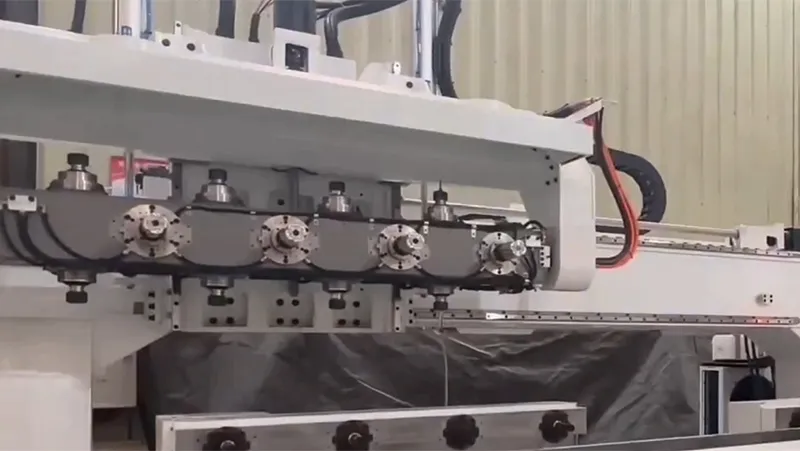

Broche motorisée	7.5kW×8pcs (high-speed double-head spindle) Tool collet:ER32
A/B axes	axe B réducteur:réducteur à vis sans fin ultra-précision axE A réducteur:réducteur RV ultra précision
Servo variateur Codeur absolu haute résolution
Variateur de fréquence haute performance	11kW×2pcs
Guide linéaire	Guide linéaire de précison ( Marque Taiwanaise)
Transmission	axe X vis à billes de précision ( Marque Taiwanaise) axe Y pignon-crémaillère de précision axe Z vis à billes de précision ( Marque Taiwanaise)	axe X vis à billes de précision ( Marque Taiwanaise) axe Y1 pignon-crémaillère de précision axe Z vis à billes de précision ( Marque Taiwanaise)
Composant Pneumatiques	AirTAC Taiwan
Cable et chaine porte cable	Cable et chaine porte-cable haute vitesse et lourde charge
Interrupteur/relais	Schneider,France
Dimension de la machine (L×W×H)	5500×4000×3000mm	6000×4000×3000mm
Poids de la machine	Environ 7T	Environ 8T

Caractéristiques

Entièrement compatible avec la programmation CN, le système de programmation CNC garantit que le trajet de coupe suit précisément la trajectoire d'outil programmée, ce qui permet d'obtenir une texture de surface uniforme et des lignes de coupe raffinées sur toutes les pièces.

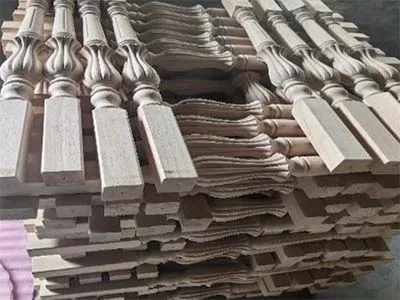

L'axe C intégré permet une rotation continue de la pièce et un contrôle angulaire précis, essentiel pour le traitement de pièces cylindriques et profilées.

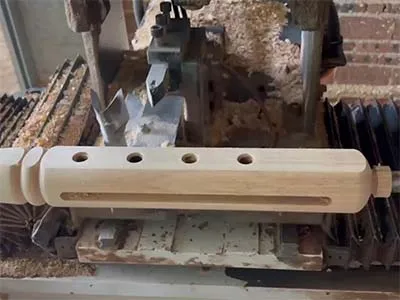

Son système de contrôle à cinq axes réalise des opérations de tournage, fraisage, sculpture circulaire, sculpture plate, défonçage et perçage en une seule configuration pour des pièces en bois complexes ou de forme irrégulière.
La disposition optimisée des outils réduit le temps de changement d'outils et permet des transitions fluides entre les processus d'usinage après un seul serrage.

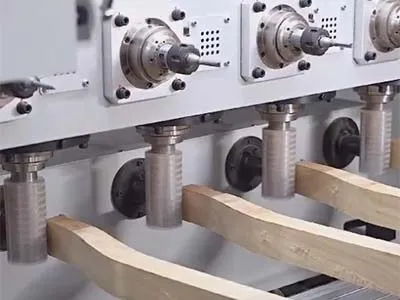

Les quatre broches peuvent fonctionner simultanément, permettant un usinage synchronisé de plusieurs composants avec une haute précision, stabilité et vitesse de production, ce qui le rend idéal pour la production en grand volume.

CNC centre d'usinage 5 axes et à 4 broches
