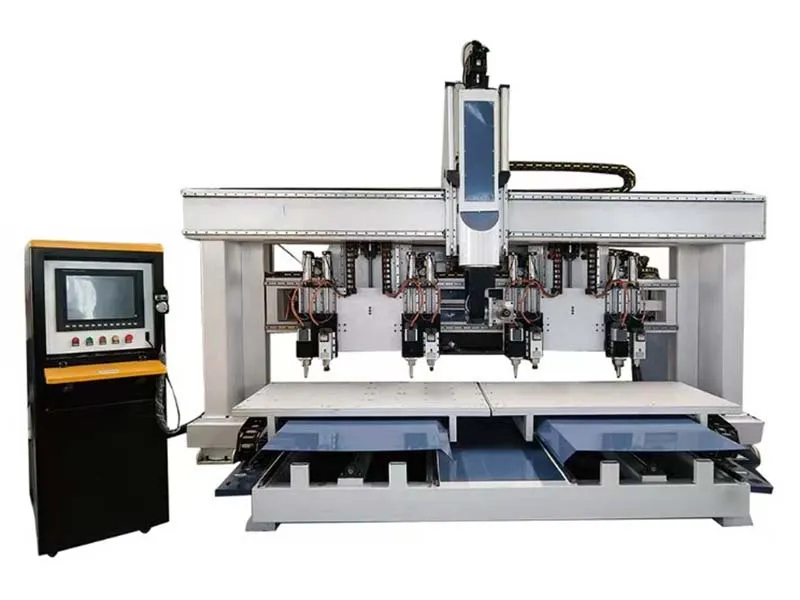

CNC centre d'usinage 5 axes à 4 tables

Spécifications

Modèle	ZX5610	ZX5611
Numero de table de travail	4 (Table d'aspirateur sous vide)	4
Longueur d'usinage	680×800mm
Course de déplacement	axe A(arbre de broche d'usinage):0-360°
	axe B(table d'usinage):±91°
Vitesse max	Axe X:30m/min	Axe X:30m/min
	Axe Y:30m/min	Axe Y1 et Y2:50m/min
	Axe Z:25m/min	Axe Z:25m/min
Système de commande numérique	Taiwan LNC	Taiwan HUST
Broche motorisée	7.5kW×8pcs (Moteur de broche à double tête refroidi par eau haute vitesse ER32)16 outils pour usinage alterné
Servo variateur	Codeur absolu haute résolution
Variateur de fréquence haute performance	Haute performance 15kW×2pcs	Haute performance 30kW×2pcs
Méthode de refroidissement de la broche	Refroidissement par eau avec refroidisseur
Guide linéaire	précision guide linéaire (Taiwan Yintai PMI ou HTPM)
Transmission	Axe X vis à billes de précision Axe Y vis à billes de précision Axe Z vis à billes de précision
Composant pneumatiques	AirTAC Taiwan
Cable et chaine porte-cable	Cable et chaine porte-cable haute vitesse et lourde charge
Interrupteur/relais	Schneider,France
Dimension de la machine (L×W×H)	4500L×3500W×2800H mm

Caractéristiques

Les tables de travail sont équipées de pinces pneumatiques et de systèmes d'aspiration sous vide carrés, permettant une fixation rapide et sécurisée des pièces pour un traitement stable.
La configuration à cinq axes permet un usinage complet des surfaces spatiales et irrégulières, réalisant efficacement des tâches de façonnage complexes.
Elle peut traiter une variété de surfaces de révolution et réaliser un usinage cinq faces en une seule configuration, supportée par une plateforme matérielle modulaire qui garantit la précision sur toutes les surfaces des pièces.
La machine traite les surfaces planes, courbes, inclinées et angulaires ainsi que les contours 2D et 3D, avec un serrage unique qui permet un fraisage, une gravure, un perçage et un sciage simultanés sur cinq axes à partir de multiples directions spatiales.

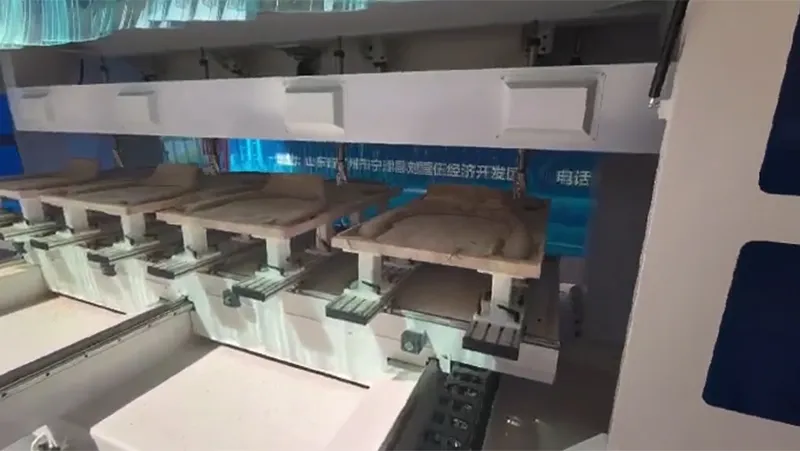

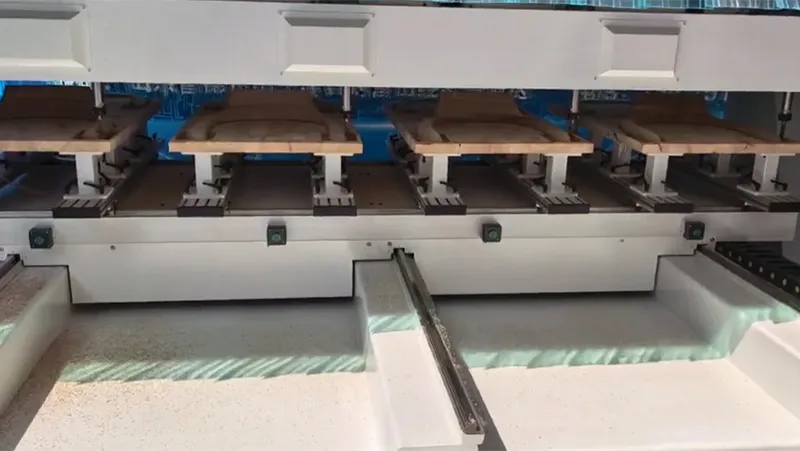

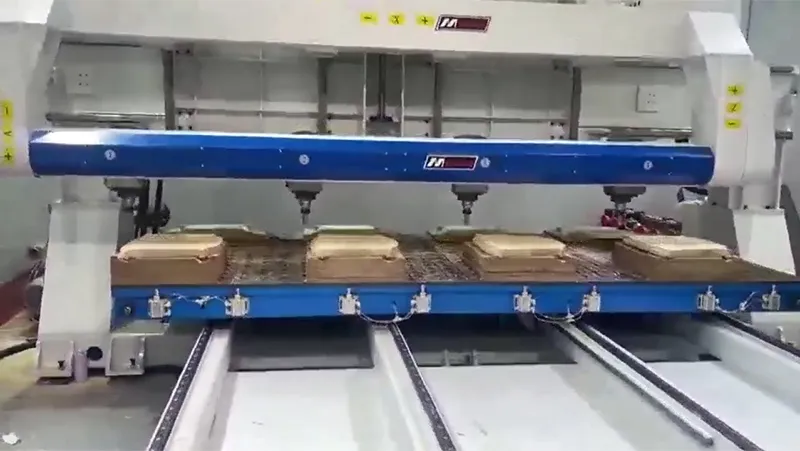

CNC centre d'usinage 5 axes à quatre tables pour le bois
